SIMetrix/SIMPLIS介绍 |
Systemdesigner LLC电路 IC行为级建模 离线式flyback变换器 768Hz带通道滤波器 |

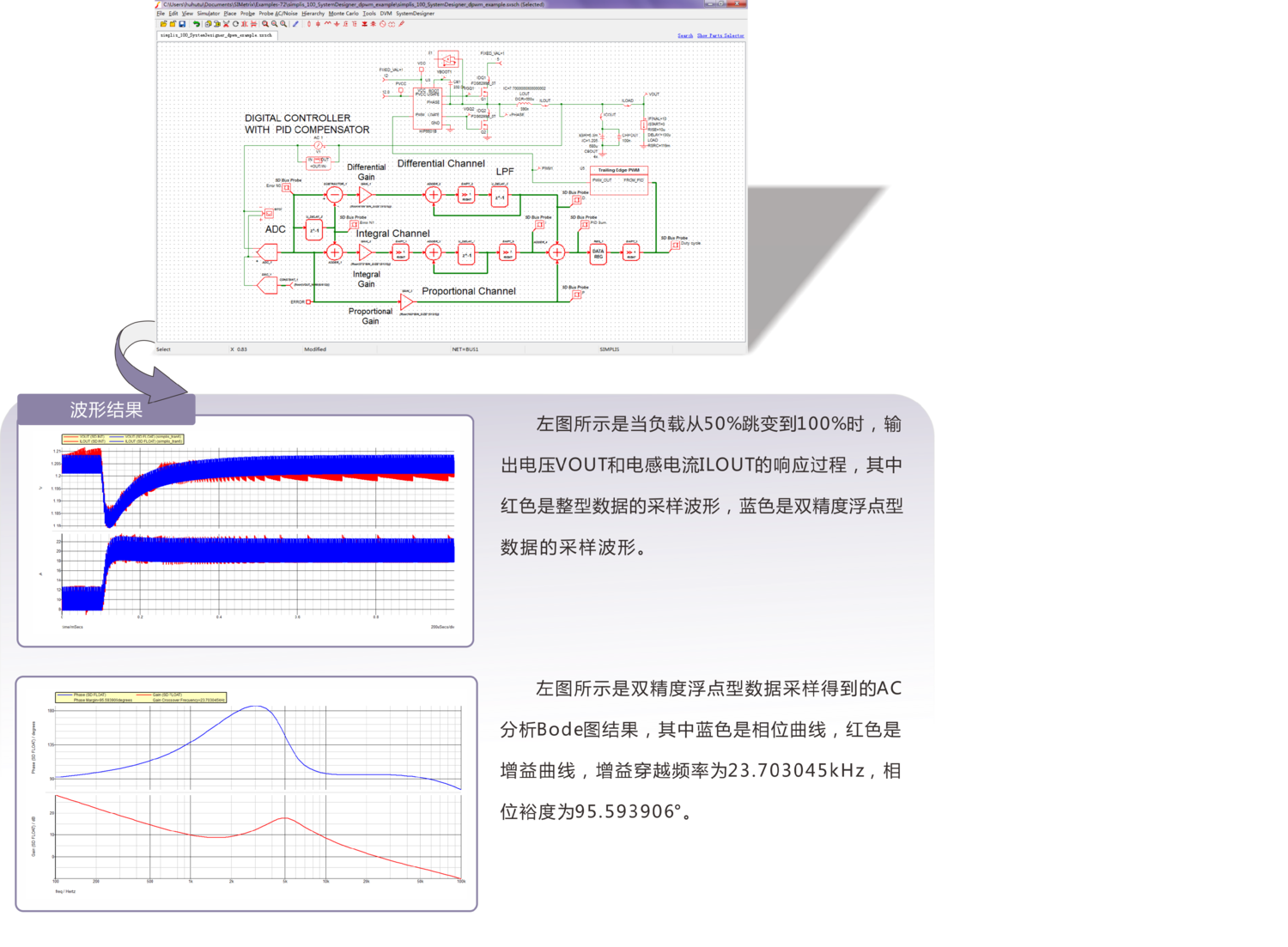

此电路是使用SystemDesigner模块中的器件搭建的数字控制同步Buck电路变换器，由该模块中控制器件定义完整的PID控制环，并由该模块中全局时钟信号控制整个通路中的数据。
LLC谐振变换器，输入电压380V，输出电压24V，输出功率120W，匝比7.5:1，谐振参数Lp=998uF，Lr=234uF，Cr=15nF。
分析模式
Transient+POP+AC分析
仿真目的

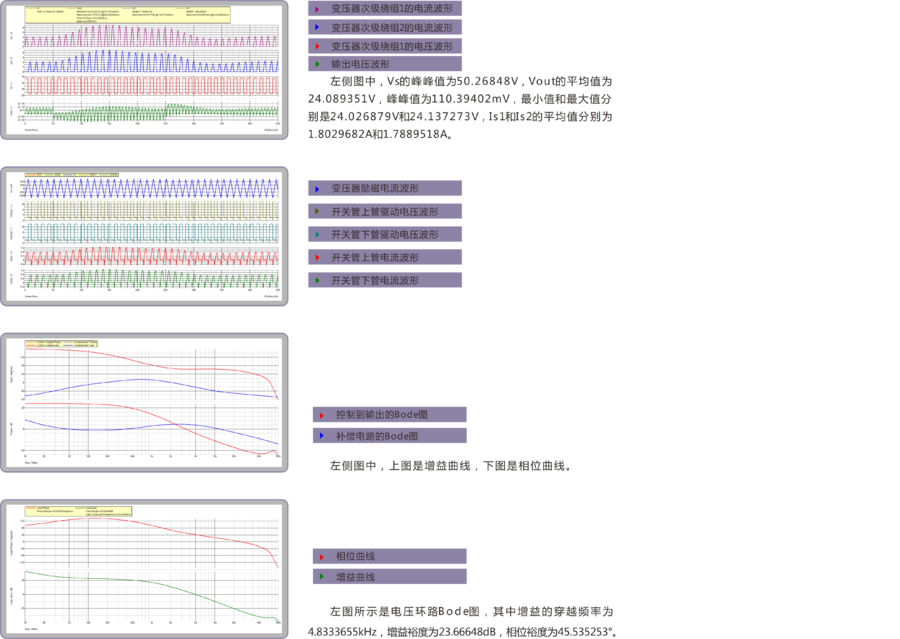

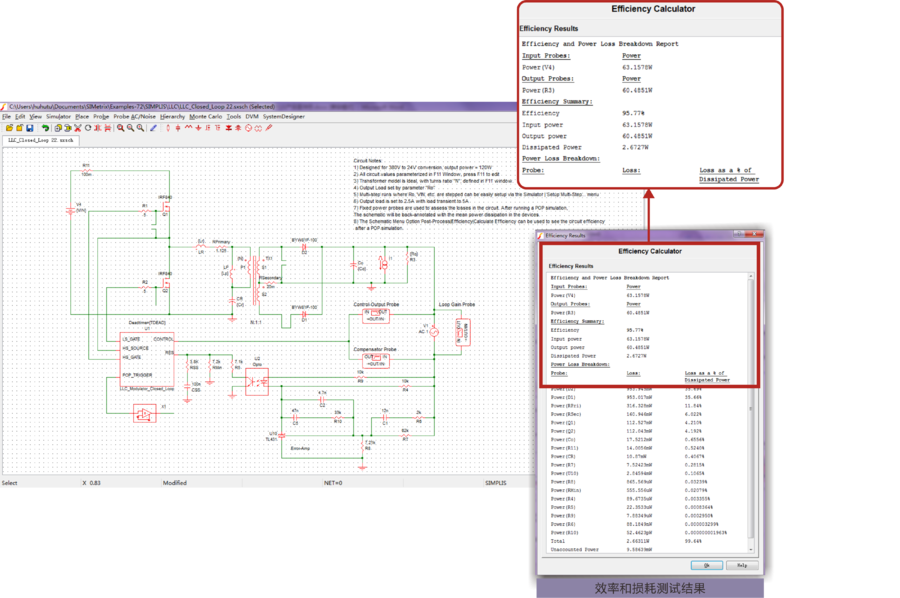

观察电路各节点电压电流波形，测试其效率和损耗，并通过AC分析得到电路的BodePlot结果。
结果分析
LTC3406B是Linear公司的一款同步降压型稳压器，震荡频率为1.5MHz，最高效率可达96%。
SIMPLIS软件支持IC的行为级建模，用户根据datasheet中关于芯片内部功能的描述搭建其行为级模型，可先将IC模型分割成诺干功能子模块，分别验证各子模块功能后，再搭建整体模型，验证IC模型设计。

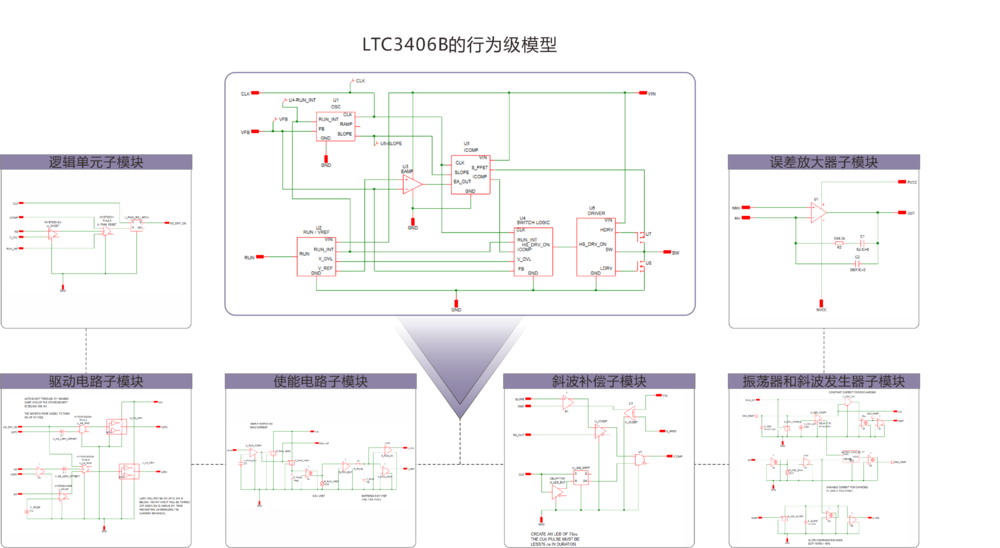

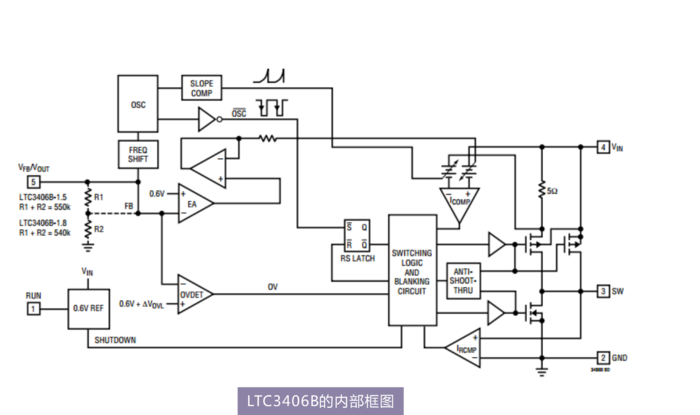

如下图所示是在SIMPLIS中搭建的LT3406B的内部电路图，本例将LTC3406B分割成六个功能子模块：振荡器和斜坡发生器、误差放大器、斜波补偿电路、使得电路、逻辑单元和驱动电路。

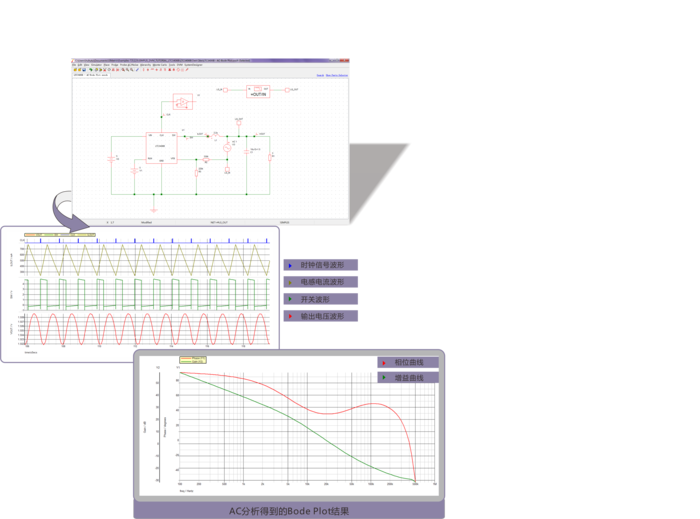

下图所示是LTC3406B典型应用电路，输入电压5V，输出电压1.505V，输出电流1.5A，开关频率955kHz。
电流模式反激式开关电源，控制芯片UC3844，输入电压160V,输出电压5V，开关频率100kHz，变压器匝比10:1 。
分析模式
Transient分析8ms
仿真目的
验证电路是否正常工作，输出电压是否稳定，控制芯片电源是否正常供电，反馈电压是否设计合理。
结果分析

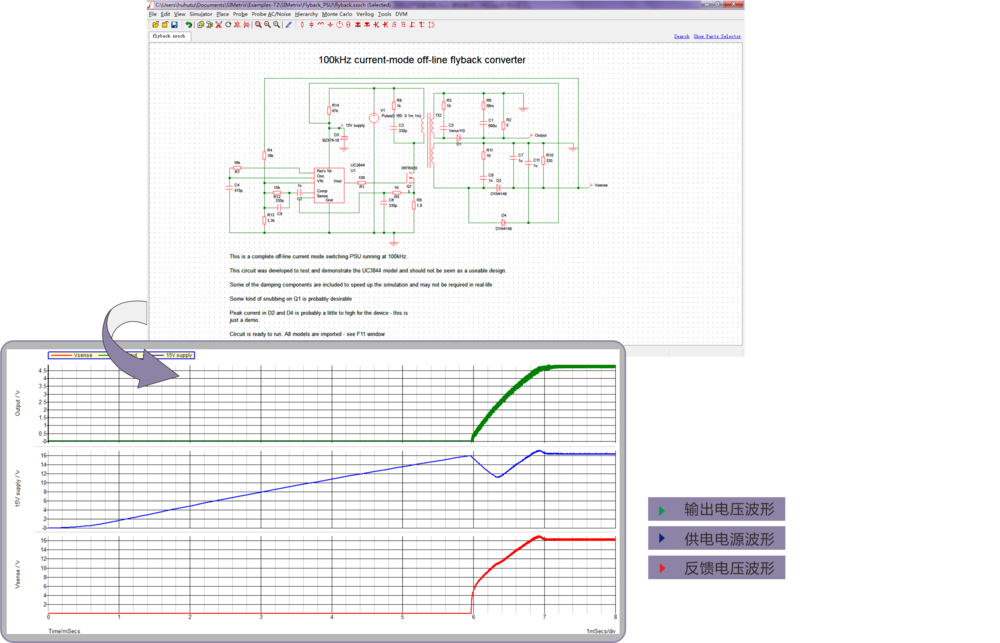

图中所示分别是输出电压波形（绿色），供电电源波形（蓝色）和反馈电压波形（红色），通过光标测量可得到电源稳定时，输出电压约为4.8V，输出纹波约为163mV供电电源约为16.3V，反馈电压约为16.1V。
带通滤波器，输入源是768Hz正弦波，运放是tl062，电阻取1%精度，电容取10%精度。
分析模式
AC分析，扫频范围：650Hz-950Hz，Monte Carlo仿真，100steps。
仿真目的

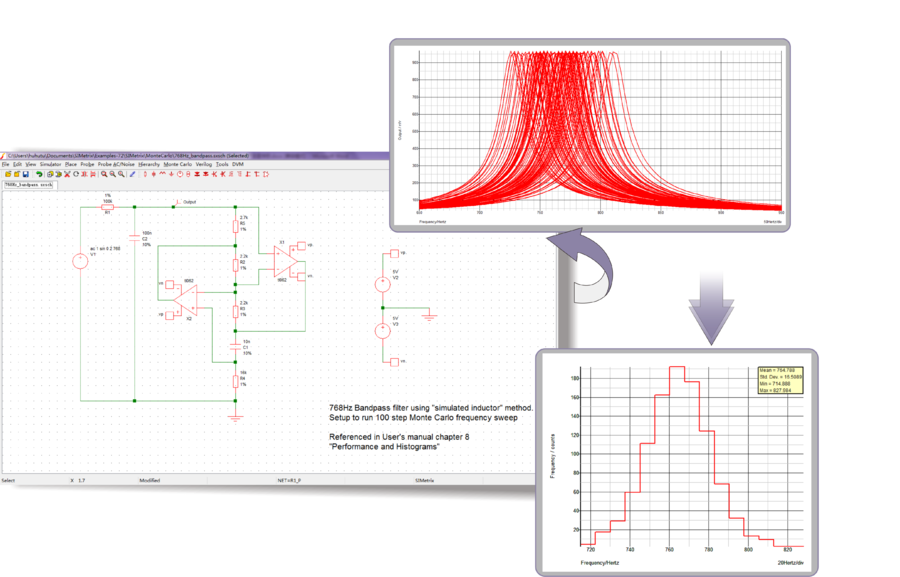

通过AC分析得到电路的频域波形，观察滤波效果；通过Monte Carlo仿真得到电路的柱状图分布，从而为电路的公差设计和统计分布提供数据依据。
分析结果
输出电压频率的平均值为764.788Hz，标准差为16.5089，最小值是714.888，最大值是827.984。根据输出电压的频域波形和柱状图分布，进行合理的公差设计。
